一体式多功能空气阀

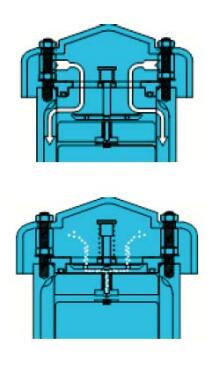

一、防水锤型空气阀外观结构简图：

二、功能描述

★具有普通空气阀的低压进排气以及高压微量排气功能；

★同时具有防水锤功能，即：保证在管线出现水柱拉断时的负压工况下，迅速大量进气，以避免负压的产生；而当随后出现的水柱弥合工况时，阀门有效地限制排气，通过延缓排气时间，在管道当中造成空气囊似的弹性压缩空间，阻止快速的水柱弥合可能造成的压力升高，即水锤。

★延缓排气的功能与实际盘片的有效孔径，均得以试验测量，并在实践当中应用，同时作为水锤分析的边界条件得以普遍应用。

★这是一款唯一真正解决管道当中起伏点出现“水柱拉断”式水锤的有效解决方案。

三、 产品结构以及性能特点

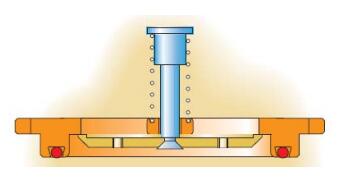

★防水锤盘片上有2个或多个小孔（可选），其孔径以及进出气量特性与数套水锤分析软件相接，作为边界条件广泛地应用；

★真正的防水锤设计，采用主动关闭特性，即当进气过程一旦结束，盘片便自行关闭，而不是被气流所吹，解决了水锤计算理论上当中关闭的延时等不利条件，并在实践当中证明优于非主动关闭的盘片特性。

★主要适用于管线当中起伏点受到“水柱拉断”式水锤的解决，以及深井泵站的启泵水锤的防护。

★结构简单，更有效。

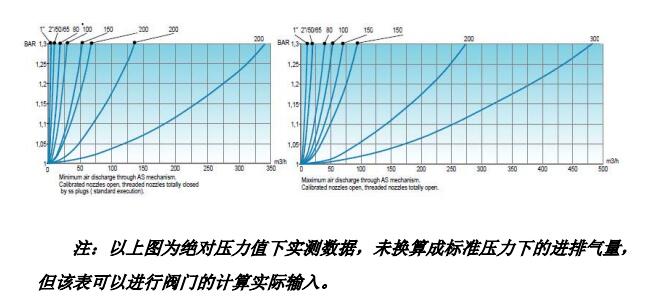

四、 进排气曲线图

★调节缓冲片不同工况下通过的不同排气量

★阀门的进气量与FOX-3F所述曲线一致，并未产生变化。

★管道系统运行时的微量排气曲线与FOX-3F所述曲线一致。

五、阀门尺寸与上述FOX-3F型空气阀相同

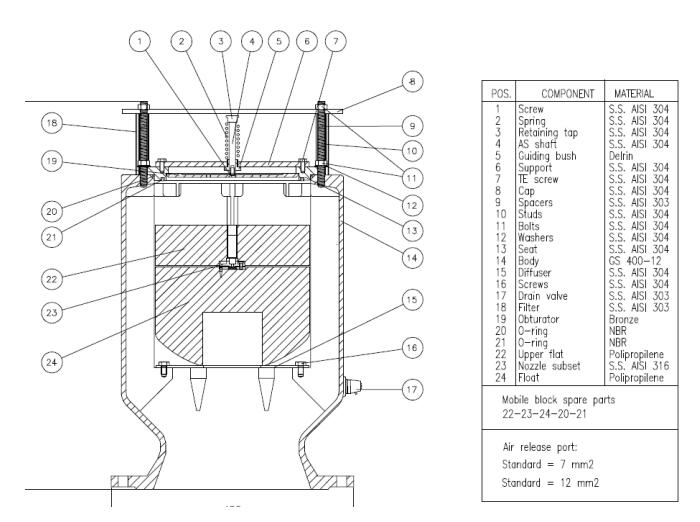

六、阀门内部结构示意
